Svařovací stůl FixturePoint lze použít jako volně stojící stůl nebo na vašem stávajícím pracovním stole pomocí přiložených nohou a vyrovnávacích nožiček.
Pracovní deska BEZ rámu pro nohy

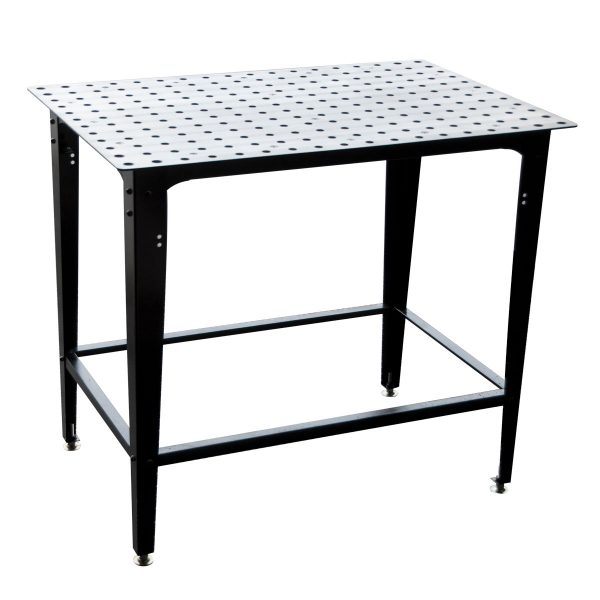

Pracovní deska s rámem pro nohy
Průměr otvorů | 16 mm |
Rastr | 50 x 50 mm |
Velikost pracovní desky | 900 x 600 mm |
Tloušťka pracovní desky | 4 mm |
Výška pracovní desky s rámem pro nohy | 860 mm |
Výška pracovní desky s vyrovnávacími nožičkami | 158 mm |
Výška boční desky stolu
(BEZ rámu pro nohy nebo vyrovnávacích nožiček) |
110 mm |
Statická nosnost | 230 kg |
Příklady použití
Čtvercové trubkové rámy
Kruhové trubkové rámy
Čtvercové a kruhové trubkové rámy
Sady příslušenství
- 28dílná sada
- 24dílná sada
Sada pro upínání ČTVERCOVÝCH trubkových rámů
* Všechny upínací prvky pro FixturePoint se vkládají do 16mm otvorů ve stole a NEJSOU kompatibilní se systémy Alpha, MAX nebo Rhino Cart s výjimkou magnetických opěrek.
Stůl FixturePoint
x1
Svěrky Inserta
x4
Polohovací dorazy
x4
Zarážky
x4
Dorazové lišty
x4
Závitové adaptéry
x4
Magnetické opěrky
x4

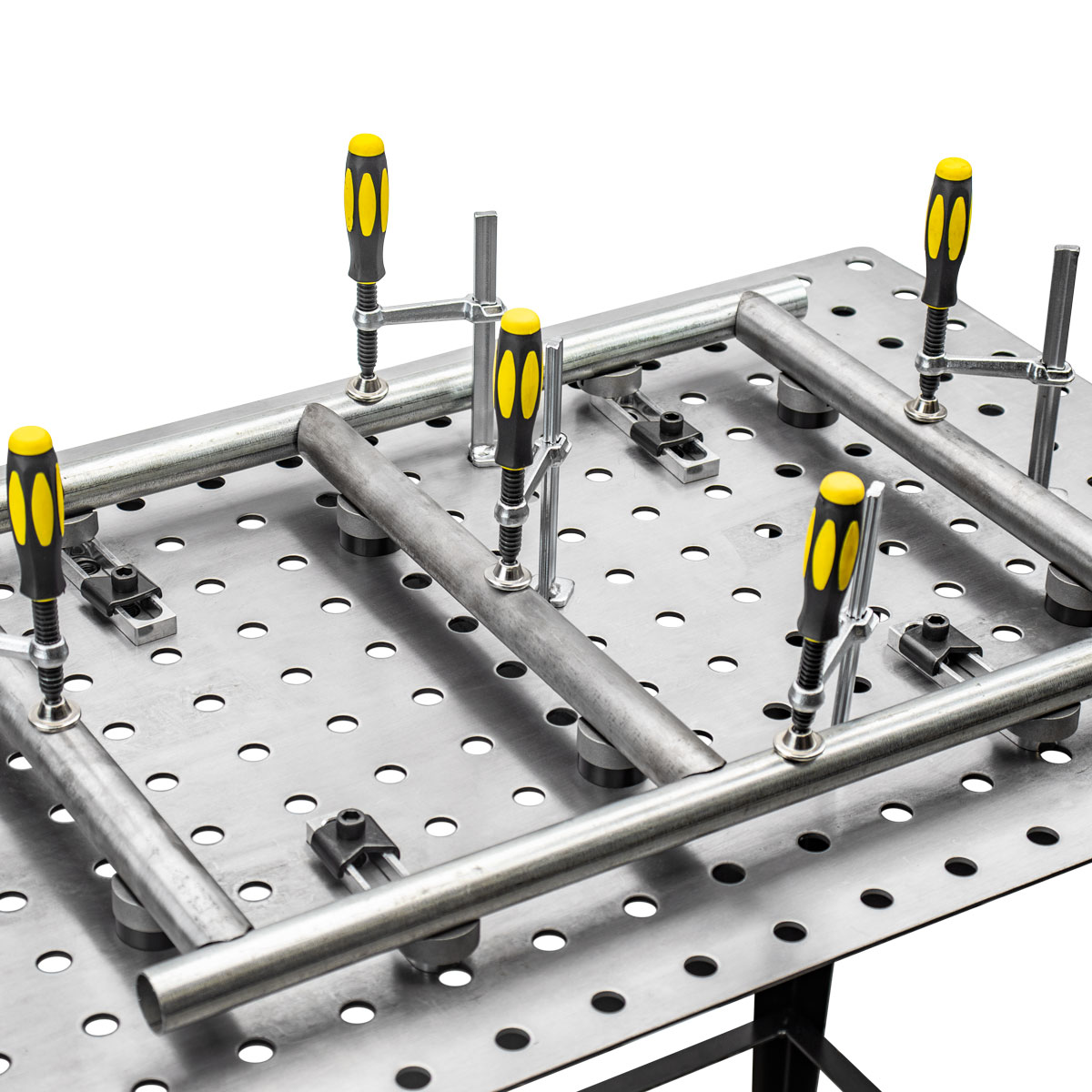

Příklady použití
Svěrky zasuňte do libovolného otvoru na desce stolu pro rychlé upnutí.
Namontujte polohovací zarážku na desku stolu, abyste lokalizovali a zastavili materiál.
Zarážky lze vkládat přímo na desku stolu nebo na dorazové lišty pro umístění a zastavení materiálu.
Namontujte adaptér se závitem pod desku stolu a přeměňte libovolný otvor ve stole na otvor se závitem M10.
Magnetické opěrky umístěte kamkoli na stůl a zvedněte a vyrovnejte materiál.
Sada pro upínání KRUHOVÝCH trubkových rámů
* Všechny upínací prvky pro FixturePoint se vkládají do 16mm otvorů ve stole a NEJSOU kompatibilní se systémy Alpha, MAX nebo Rhino Cart s výjimkou magnetických opěrek.
Stůl FixturePoint
x1
Svěrky Inserta
x4
V-bloky
x8
V-rozpěrky
x4
Dorazové lišty
x4
Závitové adaptéry
x4
Příklady použití
Svěrky zasuňte do libovolného otvoru na desce stolu pro rychlé upnutí.
Hliníkové V-bloky zapadají do otvorů stolu FixturePoint, dorazových lišt a V-bloků pro uchycení kulatých dílů.
V-rozpěrky se používají ve spojení s V-bloky ke zvednutí kulaté pažby.
Pomocí závitových adaptérů pod deskou stolu připevněte tyče dorazové lišty na desku stolu k umístění a fixaci materiálu.
