Jediný modulární svařovací stůl pro ultra vysoké zatížení s polohovatelnými, samočinně přemístitelnými a oboustrannými stolními deskami pro neomezné možnosti při svařování v těžkých provozech.
Inženýři z BuildPro vyvinuli řadu Alpha 28 na základě poptávky zákazníků po cenové dostupném stole pro vysoké zatížení.
Přesnost stolu
Průměr otvorů | 28 + 0,20 /-0 mm |
Rozteč otvorů | 100 ±0,05 mm |
Rovinnost | ±0,125 mm na 600 x 600 mm |
Tloušťka desky | 25 ±0,06 mm |
Povrchová úprava | Nitridováno (tepelně ošetřeno) |
Tvrdost povrchu | 58-62 HRC |
Koeficient tření | 0,37 |
Vrchní deska
Materiál | P20 |
Tvrdost | 58-62 HRC |
Boční deska
Materiál | Q345B |
Tvrdost | 50-55 HRC |
Nitridační úprava QPQ zajišťuje odolnost proti korozi a rozstřiku svaru pro vynikající výkon a opotřebení.
Zvýšení kvality, konzistence a produktivity a zároveň snížení zmetkovitosti a doby přípravy.
DVOJNÁSOBNÁ životnost! Stolní desky Alpha 28 lze po projevení známek opotřebení obrátit a získat tak novou pracovní plochu.
Každá noha stolu pro vysoké zatížení unese 2 000 kg.
Stoly Alpha 28 mají 6 nohou ve srovnání s konkurenčními 4 nohami u velikostí stolů 2,4 x 1,2 a 2,1 x 1,0 pro větší tuhost a rovinnost.

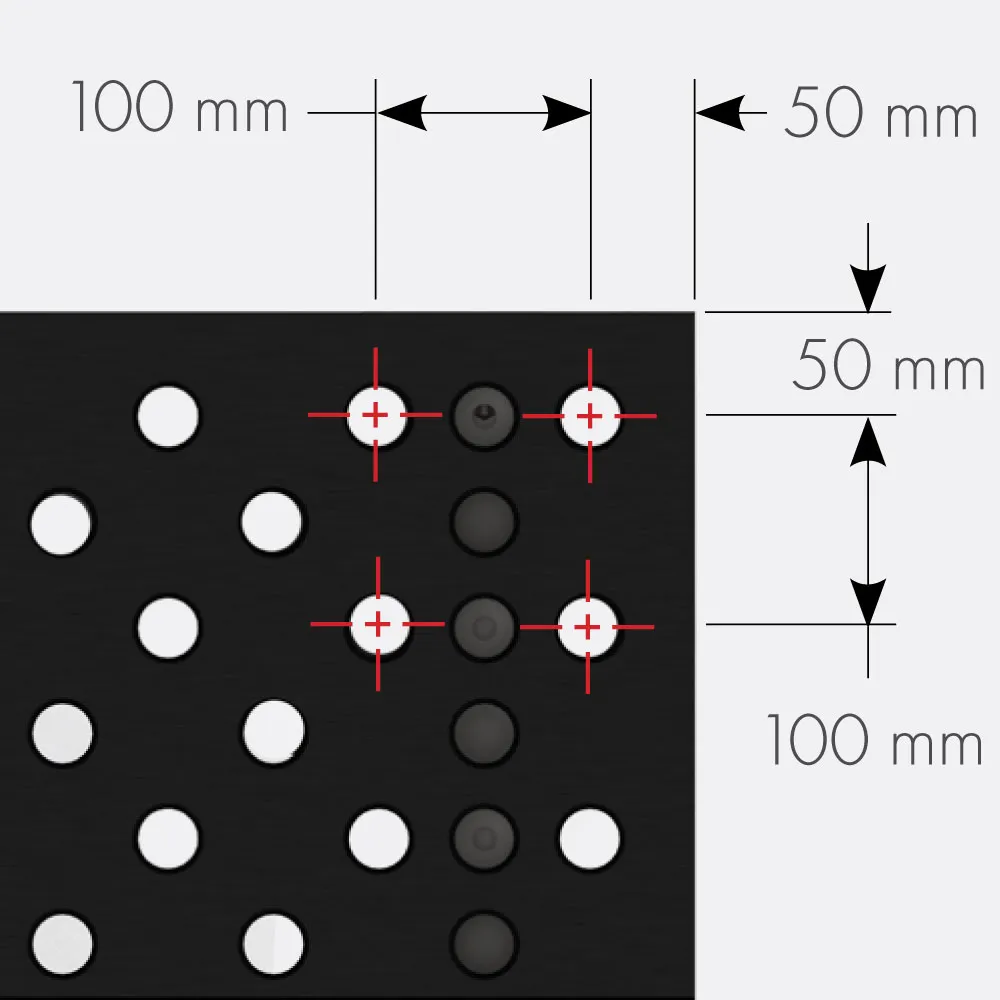

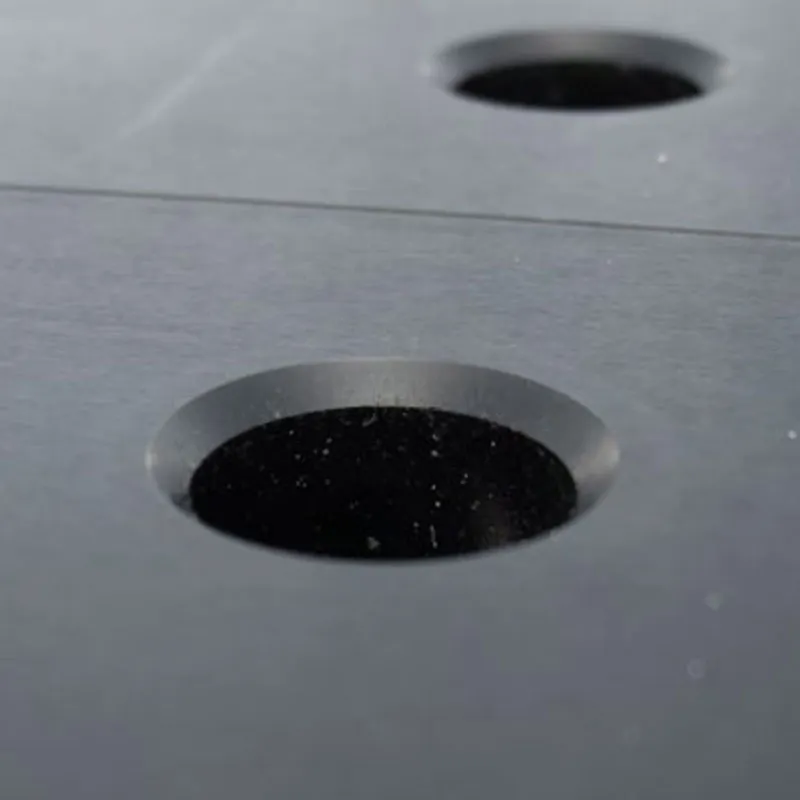

Systém otvorů
Průměr: 28 +0,20/-0 mm
Rozteč: 100 ±0,050 mm
Velké zkosení na horní straně pro snadné vkládání. Zkosení i na spodní straně pro maximalizaci upínací síly šroubu.
Tloušťka materiálu
Tloušťka desky: 25 ±0,06 mm
Povrchová úprava: nitridováno
Koeficient tření: 0,37
Tloušťka materiálu
Tloušťka desky: 25 ±0,06 mm
Povrchová úprava: nitridováno
Koeficient tření: 0,37

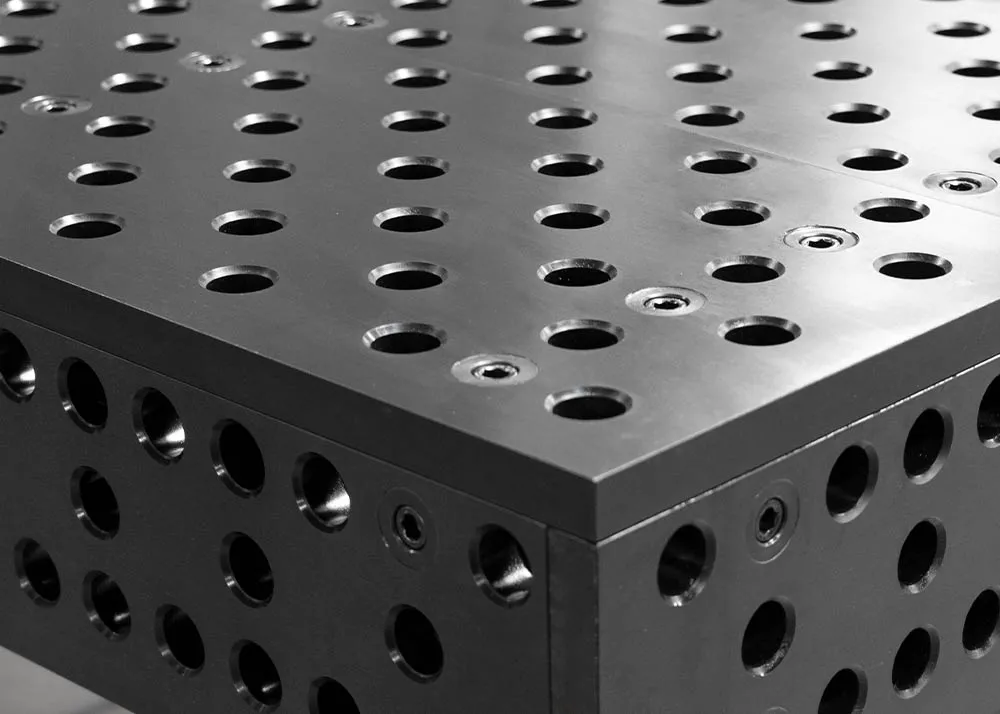

Povrch stolu
Rovinnost: ±0,125 mm na 600 x 600 mm
Materiál: P20
Tvrdost povrchu: 58-62 HRC

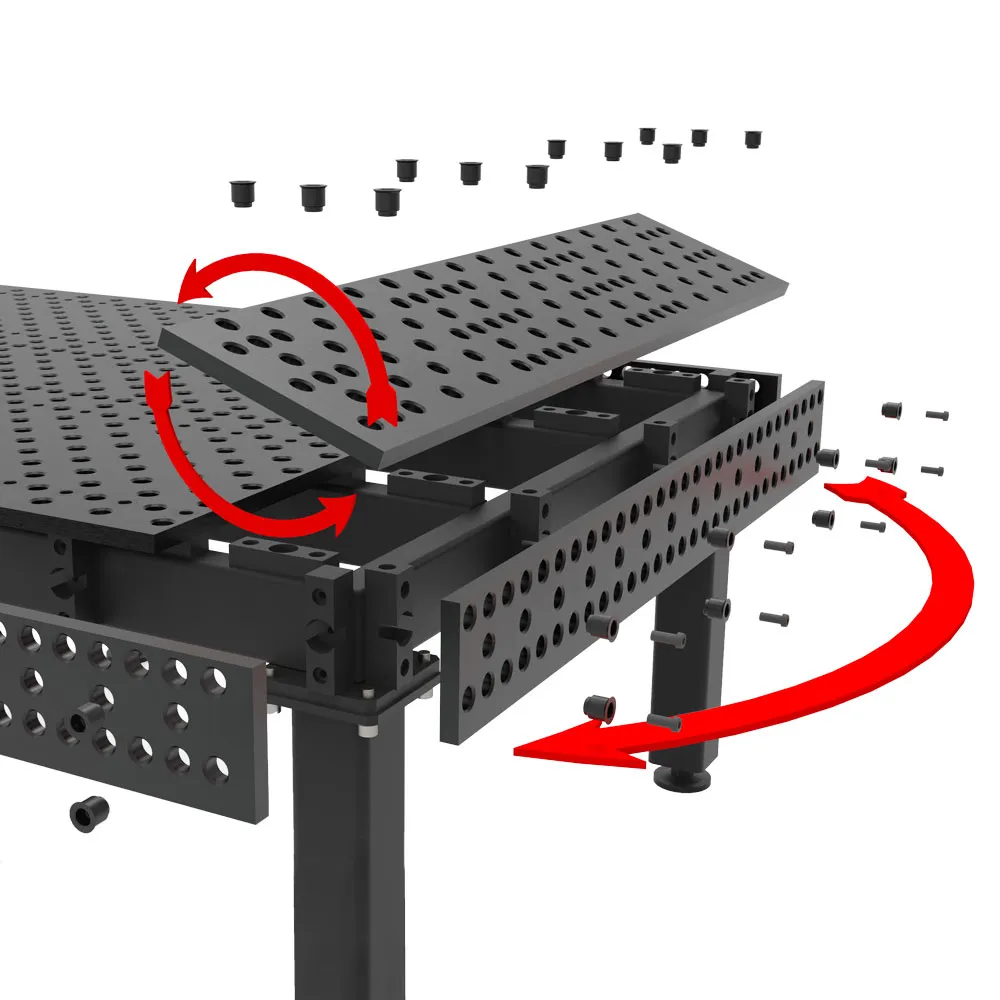

OBOUSTRANNÉ samopolohovací desky
Každou desku stolu lze sejmout a otočit o 180 stupňů, aby se odkryla nová pracovní plocha, pokud je horní strana poškozená nebo opotřebovaná.
OBOUSTRANNÉ samopolohovací desky
Každou desku stolu lze sejmout a otočit o 180 stupňů, aby se odkryla nová pracovní plocha, pokud je horní strana poškozená nebo opotřebovaná.
Boční panel
Materiál: Q345B
Tvrdost: 50-55 HRC

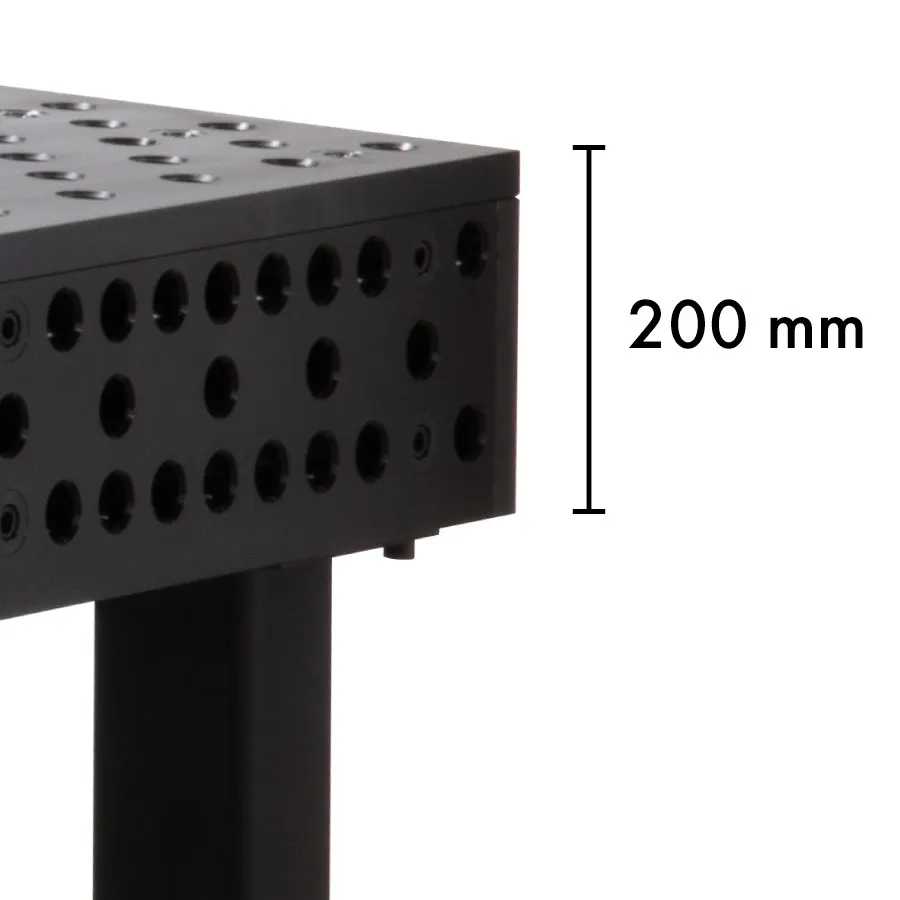

Deska: 200 mm vysoká

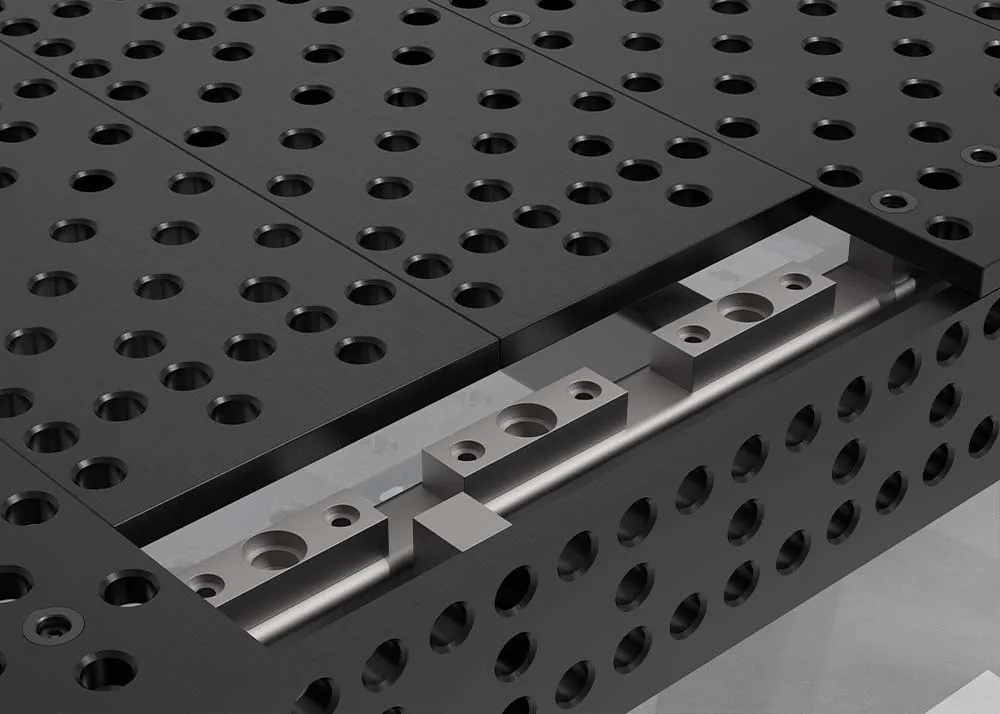

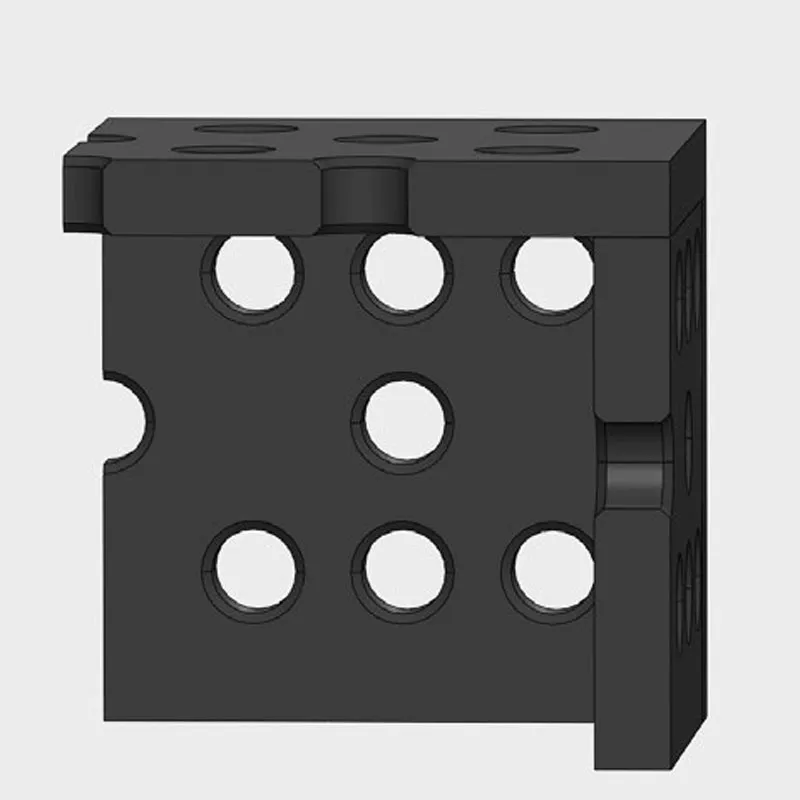

Detail montáže bočních desek
Detail montáže bočních desek

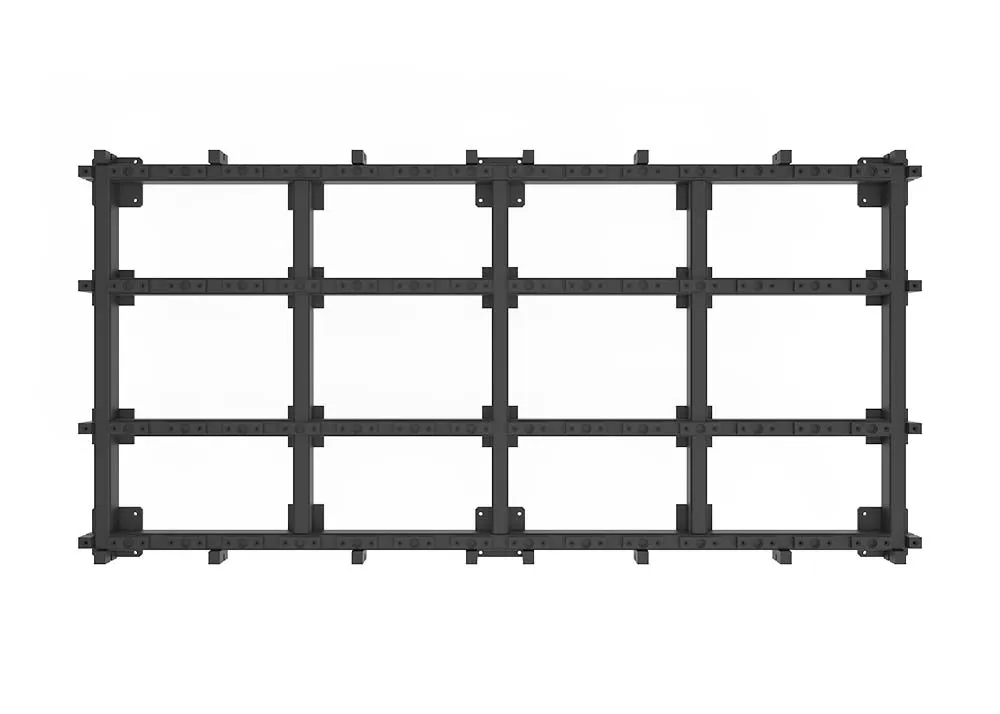

Pevnější a tužší rám
Obrobená trubková konstrukce rámu stolu Alpha 28 zajišťuje lepší rovinnost a torzní tuhost ve srovnání s rámy tvořenými pouze deskami. Tuhý rám s modulárními deskami u stolu Alpha 28 znamená méně vysokých míst a méně kroucení ve srovnání s konstrukcemi se svařovanými deskami. Konstrukce pouze svařovaných desek často vede k deformaci a vysokým bodům v rozích a uprostřed.

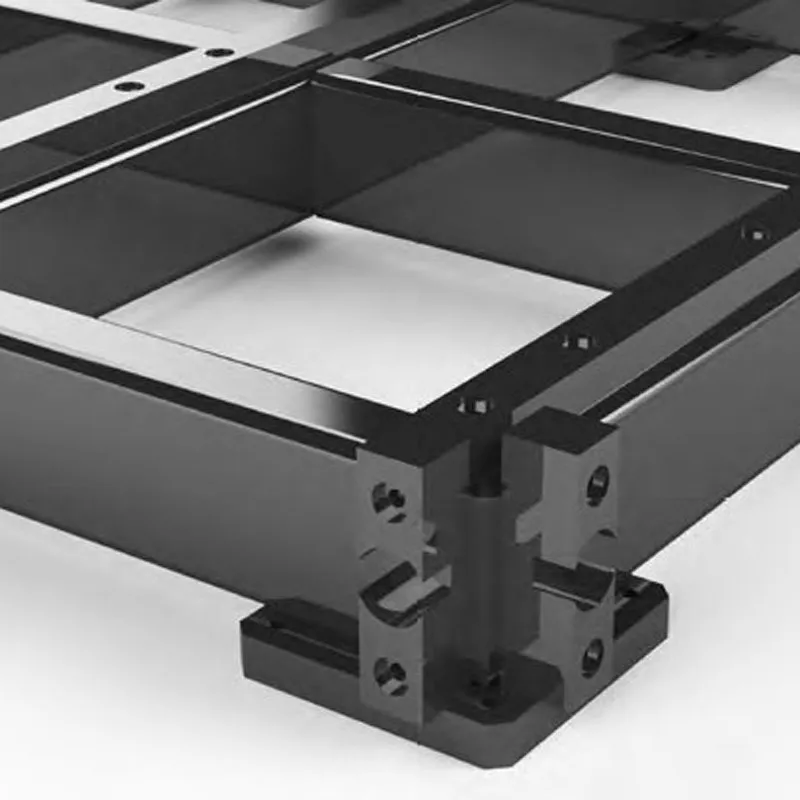

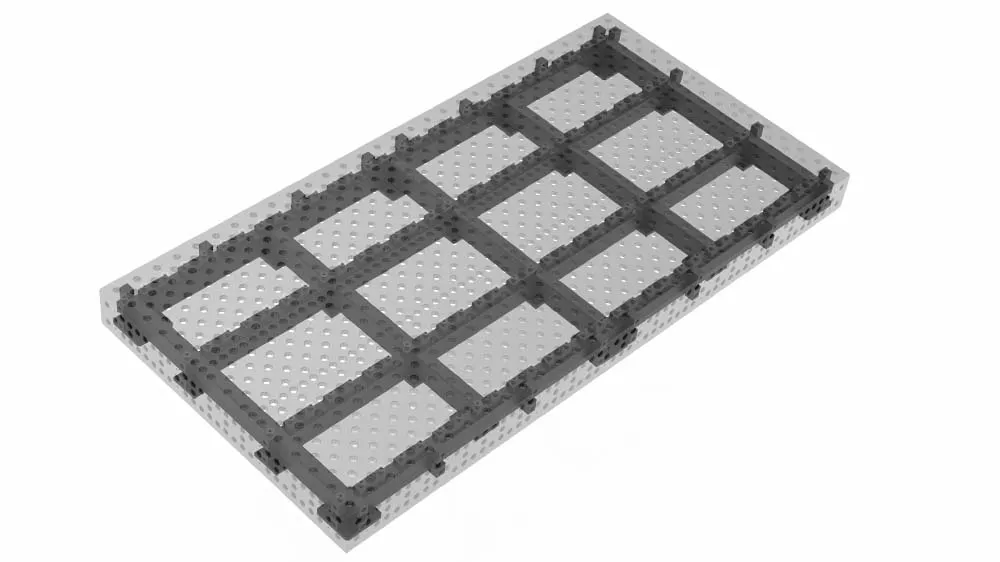

Konstrukce trubkového rámu Alpha 28

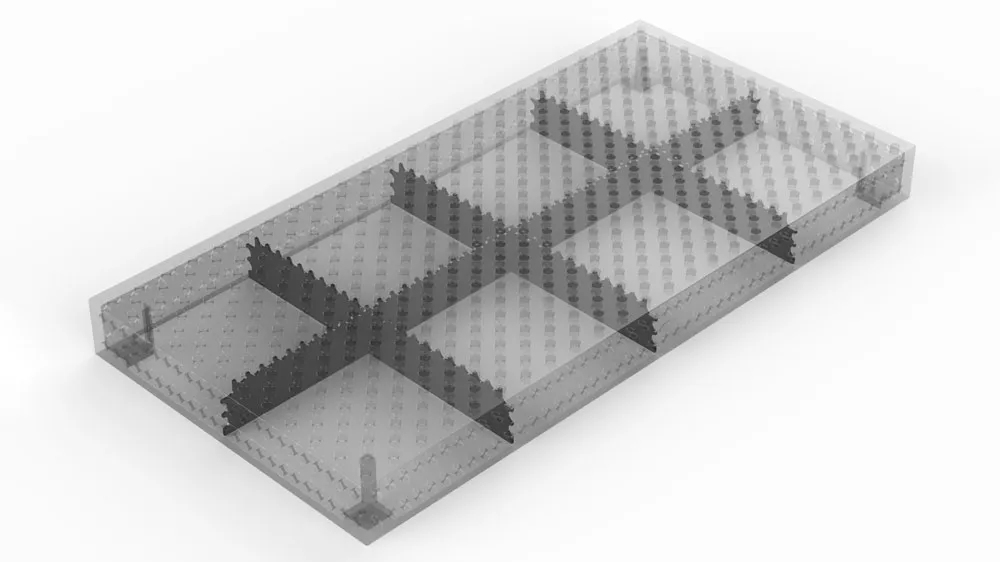

Konstrukce svařované desky
Každá deska je vyrobena z nízkolegované nástrojové oceli, která je dostatečně houževnatá pro použití v průmyslu výroby forem. Po povrchovém broušení a obrábění je každá deska dále vylepšena procesem nitridace QPQ, který zvyšuje tvrdost, odolnost proti korozi a odolnost proti rozstřiku svarů.
Desky na stole lze podle potřeby aplikací přemisťovat nebo odstraňovat; patentovaný systém umístění desek znamená, že rozteče otvorů jsou vždy v toleranci bez nutnosti speciální rekalibrace.
Jedinečné a všestranné stoly Alpha 28 doplňuje kompletní řada modulárních upínacích komponentů a upínacích sad.
Systém CNC obráběných otvorů Ø28 mm v mřížce o průměru 100 mm je ideální platformou pro rychlé, přesné a precizní upínání.

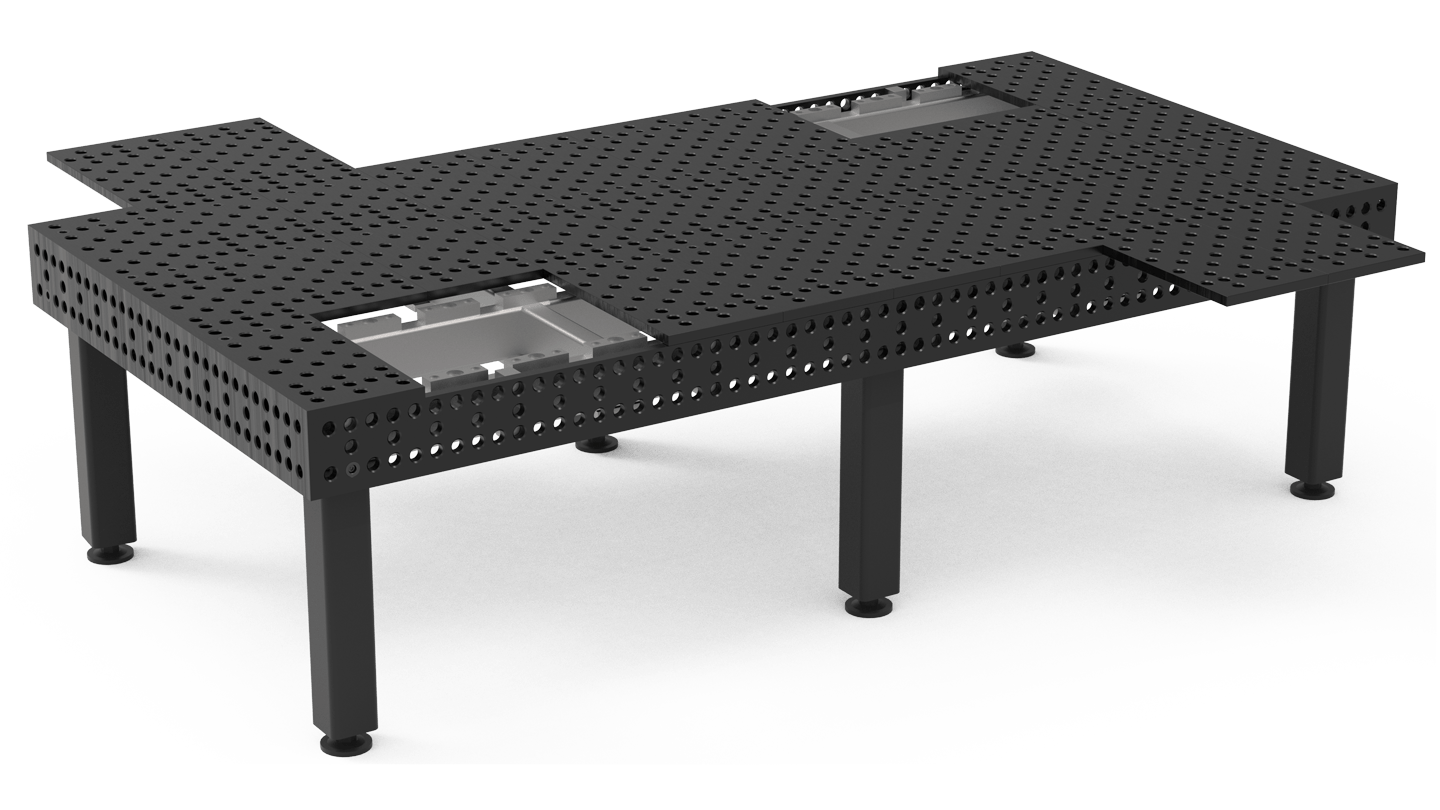

Patentovaná konstrukce polohovacího pouzdra umožňuje snadné vyjmutí, změnu polohy, vyrovnání a obrácení stolních desek. Stolní desky lze polohovat tak, aby vznikla vlastní konfigurace pracovní plochy potřebná pro každou jedinečnou aplikaci.
Stoly Alpha 28 kombinují tuhost a přesnost svařovaného a obráběného rámu s rovinností přesně broušených, CNC obráběných desek.
Alpha 28 vs. Alpha 16
Alpha 28 | Alpha 16 | |
|---|---|---|
Průměr otvorů | 28 mm | 16 mm |
Rozteč otvorů | 100 mm | 50 mm |
Rovinnost stolu | 0,3 mm / 1000 mm | 0,3 mm / 1000 mm |
Tloušťka desky | 25 mm | 12 mm |
Výška boční desky | 200 mm | 150 mm |
