Rotační polohovadlo PT103(4)
Malé 2-osé rotační polohovadlo s nosností 100 kg*, řídící elektronikou a centrálním otvorem pro ochranu kořene při svařování.
Profesionální výkon navzdory snadnému použití.
Jednoduchost ovládání polohovadla neklade vysoké nároky na obsluhu. Léty ověřená konstrukce zajišťuje bezpečný provoz, dlouhou životnost a bezproblémový servis.
Model polohovadla s rozšířenými funkcemi a možnostmi nastavení pro automatizovaný svařovací proces. Bestseller v našem sortimentu polohovadel.
Poniklovaný talíř
dle dohody možnost výběru typu talíře
Robustní uhlík
přenos svařovacího proudu do svař. stolu

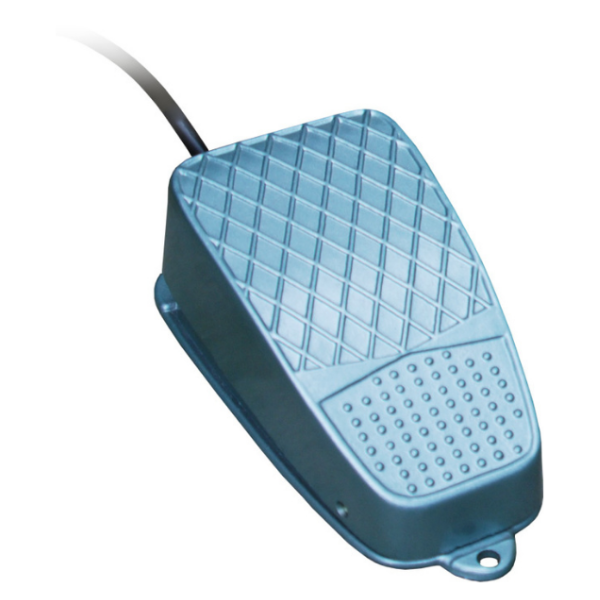

Dálkový nožní spínač
ON/OFF pedál součástí standardní výbavy
Průchozí otvor
formování kořene sváru
Plná automatizace
možnost propojení se svař. strojem
Vlastnosti
- Nosnost až 100 kg*
- Plynulá regulace otáček
- Dálkový nožní spínač – ON/OFF pedál součástí standardní výbavy
- Možnost propojení se svařovacím strojem pro plně automatizovaný proces svařování
- Veškeré součástky odolné proti opotřebení a zkratování
- Elektronika odolná proti HF
- Robustní uhlík pro přenos svařovacího proudu do svař. stolu
* Maximální nosnost polohovadla při nulovém úhlu naklopení pracovní desky (talíře). Přesné hodnoty udávající možnost zatížení polohovadla jsou uvedeny v zátěžovém diagramu.
Řídící elektronika polohovadel
základní funkce
pokročilé funkce
základní funkce
pokročilé funkce
Technická data
CB101 | CB102 | CB101D | CB102D | |
|---|---|---|---|---|
DISPLEJ | ne | ne | ano | ano |
LEVÝ / PRAVÝ CHOD | ano | ano | ano | ano |
REŽIM AUTO / MANUAL | ano | ano | ano | ano |
ČASOVAČ | ano | ano | ano | ano |
REŽIM TEST | ano | ano | ano | ano |
FUNKCE RAPID | ano | ano | ano | ano |
START DELAY - ZPOŽDĚNÝ START | ne | ano | ne | ano |
OVERLAP - PŘEJEZD | ne | ano | ne | ano |
ČIDLO OTÁČKY | ne | ano | ne | ano |
PROGRAMOVACÍ FUNKCE | ne | ne | ano | ano |
ČASOVAČ OTÁČENÍ | 0-60 sek. |
CENTRÁLNÍ OTVOR | 22 mm |
HMOTNOST | 38 kg |
NÁKLON | 0-120° |
NOSNOST HORIZ. / VERT. | 100 / 60 kg |
PROUDOVÁ ZATÍŽITELNOST | 200 (100 %) / 300 (40 %) |
PRŮMĚR PRACOVNÍ DESKY | 320 mm |
REVERZNÍ PŘEPÍNAČ | Ano |
ROZMĚRY | 460 x 315 x 340 mm |
VSTUPNÍ NAPÁJECÍ NAPĚTÍ | 100-240 V, 50/60 Hz |
Volitelné doplňky
Profesionální výkon navzdory snadnému použití.
Jednoduchost ovládání polohovadla neklade vysoké nároky na obsluhu. Léty ověřená konstrukce zajišťuje bezpečný provoz, dlouhou životnost a bezproblémový servis.
Model polohovadla s rozšířenými funkcemi a možnostmi nastavení pro automatizovaný svařovací proces. Bestseller v našem sortimentu polohovadel.
Poniklovaný talíř
dle dohody možnost výběru typu talíře
Robustní uhlík
přenos svařovacího proudu do svař. stolu
Dálkový nožní spínač
ON/OFF pedál součástí standardní výbavy
Průchozí otvor
formování kořene sváru
Plná automatizace
možnost propojení se svař. strojem
Vlastnosti
- Nosnost až 100 kg*
- Plynulá regulace otáček
- Dálkový nožní spínač – ON/OFF pedál součástí standardní výbavy
- Možnost propojení se svařovacím strojem pro plně automatizovaný proces svařování
- Veškeré součástky odolné proti opotřebení a zkratování
- Elektronika odolná proti HF
- Robustní uhlík pro přenos svařovacího proudu do svař. stolu
* Maximální nosnost polohovadla při nulovém úhlu naklopení pracovní desky (talíře). Přesné hodnoty udávající možnost zatížení polohovadla jsou uvedeny v zátěžovém diagramu.
Řídící elektronika polohovadel
základní funkce
pokročilé funkce
základní funkce
pokročilé funkce
Technická data
- Přehled funkcí
- Zátěžový diagram
- Technická data
|
CB101 |
CB102 |
CB101D |
CB102D |
|
|---|---|---|---|---|
|
DISPLEJ |
ne |
ne |
ano |
ano |
|
LEVÝ / PRAVÝ CHOD |
ano |
ano |
ano |
ano |
|
REŽIM AUTO / MANUAL |
ano |
ano |
ano |
ano |
|
ČASOVAČ |
ano |
ano |
ano |
ano |
|
REŽIM TEST |
ano |
ano |
ano |
ano |
|
FUNKCE RAPID |
ano |
ano |
ano |
ano |
|
START DELAY – ZPOŽDĚNÝ START |
ne |
ano |
ne |
ano |
|
OVERLAP – PŘEJEZD |
ne |
ano |
ne |
ano |
|
ČIDLO OTÁČKY |
ne |
ano |
ne |
ano |
|
PROGRAMOVACÍ FUNKCE |
ne |
ne |
ano |
ano |
|
ČASOVAČ OTÁČENÍ |
0-60 sek. |
|
CENTRÁLNÍ OTVOR |
22 mm |
|
HMOTNOST |
38 kg |
|
NÁKLON |
0-120° |
|
NOSNOST HORIZ. / VERT. |
100 / 60 kg |
|
PROUDOVÁ ZATÍŽITELNOST |
200 (100 %) / 300 (40 %) |
|
PRŮMĚR PRACOVNÍ DESKY |
320 mm |
|
REVERZNÍ PŘEPÍNAČ |
Ano |
|
ROZMĚRY |
460 x 315 x 340 mm |
|
VSTUPNÍ NAPÁJECÍ NAPĚTÍ |
100-240 V, 50/60 Hz |
Volitelné doplňky
| Hmotnost | - |
|---|---|
| Řídící elektronika | CB101 – základní funkce, CB102 – pokročilé funkce, CB101D – základní funkce (digitální), CB102D – pokročilé funkce (digitální) |
| Rychlost otáčení | 0,3-4 rpm, 0,6-8 rpm, 0,8-12 rpm, 1-16 rpm |
-
Sestavy k rotačním polohovadlům
17 290 Kč – 25 190 Kč bez DPH
Pokud je zboží skladem, dodací lhůta se obvykle rovná 3 pracovním dnům.
DPD pro balíkovou přepravu, DB SCHENKER pro paletové zásilky.
Jestliže potřebujete zboží vrátit nebo vyměnit, kontaktuje nás prosím s číslem objednávky a podrobnostmi o daném produktu. Vrácení zboží přijímáme 14 dní od jeho převzetí. Nelze vracet produkty, které byly upraveny jinde než u nás.
Pokud jste nenašli odpověď na svoji otázku, neváhejte nás prosím kontaktovat e-mailem na obchod@aeksvarovani.cz nebo na telefonním čísle +420 606 037 264.
