Svařovací stůl Alpha 28, 2400 x 1200 mm

Každá deska stolu je vyrobena z nízkolegované nástrojové oceli, která je dostatečně houževnatá pro použití ve výrobě forem. Po povrchovém broušení a obrábění je každá deska dále vylepšena procesem nitridace QPQ, který zvyšuje tvrdost, odolnost proti korozi a odolnost proti rozstřiku svarů.

Desky na stole lze podle potřeby aplikací přemisťovat nebo odstraňovat; patentovaný systém umístění desek znamená, že rozteče otvorů jsou vždy v toleranci bez nutnosti speciální rekalibrace.

Jediný modulární svařovací stůl pro ultra vysoké zatížení s polohovatelnými, samočinně přemístitelnými a oboustrannými stolními deskami pro neomezné možnosti při svařování v těžkých provozech.

Inženýři z BuildPro vyvinuli řadu Alpha 28 na základě poptávky zákazníků po cenové dostupném stole pro vysoké zatížení.

Přesnost stolu

Průměr otvorů

28 + 0,20 /-0 mm

Rozteč otvorů

100 ±0,05 mm

Rovinnost

±0,125 mm na 600 x 600 mm

Tloušťka desky

25 ±0,06 mm

Povrchová úprava

Nitridováno (tepelně ošetřeno)

Tvrdost povrchu

58-62 HRC

Koeficient tření

0,37

Vrchní deska

Materiál

P20

Tvrdost

58-62 HRC

Boční deska

Materiál

Q345B

Tvrdost

50-55 HRC

Stolní desky jsou vyrobeny z houževnaté nízkolegované nástrojové oceli P20 s tvrdostí 60,5HRC a následně jsou obráběny na CNC pro zajištění rovinnosti.

Nitridační úprava QPQ zajišťuje odolnost proti korozi a rozstřiku svaru pro vynikající výkon a opotřebení.

Patentované samopolohovací stolní desky lze přemístit a poté snadno nastavit do původní polohy. Přemístěním stolních desek podle potřeby zvětšíte šířku stolu pro nadrozměrné nebo složité přípravky.

Zvýšení kvality, konzistence a produktivity a zároveň snížení zmetkovitosti a doby přípravy.

DVOJNÁSOBNÁ životnost! Stolní desky Alpha 28 lze po projevení známek opotřebení obrátit a získat tak novou pracovní plochu.

Každá noha stolu pro vysoké zatížení unese 2 000 kg.

Stoly Alpha 28 mají 6 nohou ve srovnání s konkurenčními 4 nohami u velikostí stolů 2,4 x 1,2 a 2,1 x 1,0 pro větší tuhost a rovinnost.

Systém otvorů

Průměr: 28 +0,20/-0 mm
Rozteč: 100 ±0,050 mm

Velké zkosení na horní straně pro snadné vkládání. Zkosení i na spodní straně pro maximalizaci upínací síly šroubu.

Tloušťka materiálu

Tloušťka desky: 25 ±0,06 mm
Povrchová úprava: nitridováno
Koeficient tření: 0,37

Povrch stolu

Rovinnost: ±0,125 mm na 600 x 600 mm
Materiál: P20
Tvrdost povrchu: 58-62 HRC

Rozteč vrtů 100 mm s další 100mm mřížkou posunutou o 50 mm v osách X a Y, tzv. diagonální mřížka.

OBOUSTRANNÉ samopolohovací desky​

Každou desku stolu lze sejmout a otočit o 180 stupňů, aby se odkryla nová pracovní plocha, pokud je horní strana poškozená nebo opotřebovaná.

Boční panel

Materiál: Q345B
Tvrdost: 50-55 HRC
Deska: 200 mm vysoká

Detail montáže bočních desek

Boční desky rovněž používají systém polohovacích pouzder.

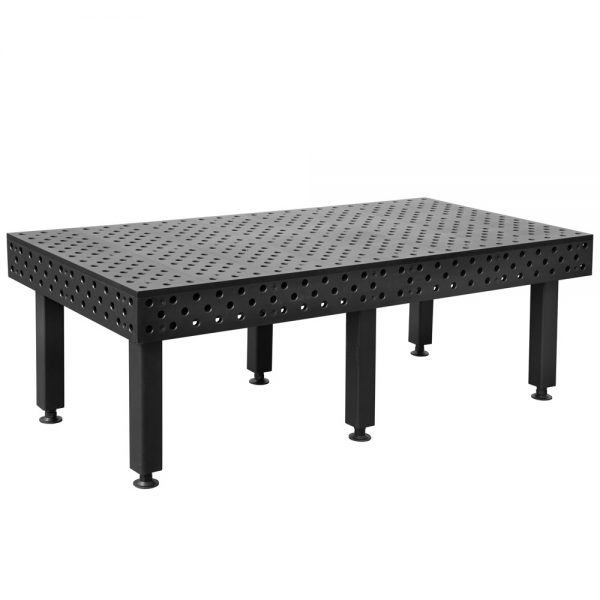

Stůl se standardními nohami

max. Výška stolu

nosnost

hmotnost

850 mm

6000 kg

1126 kg

700 mm

6000 kg

1123 kg

600 mm

6000 kg

1118 kg

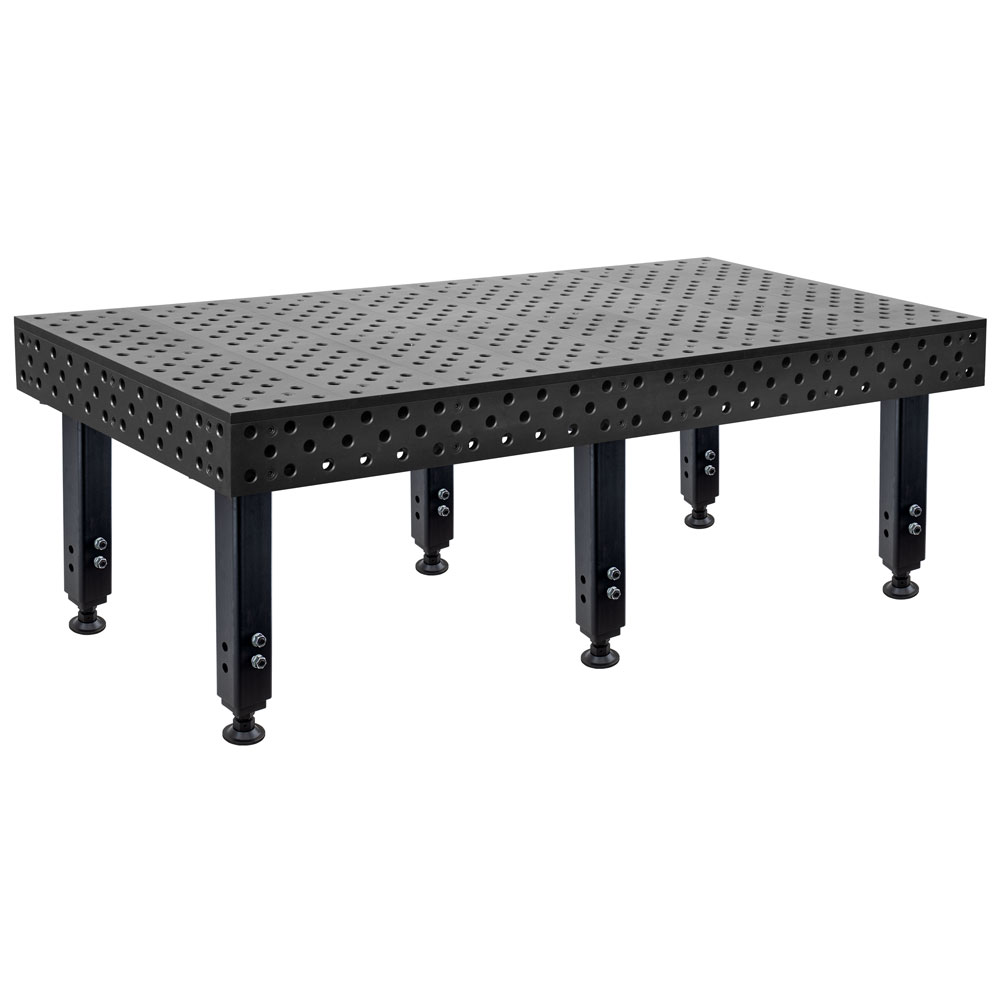

Stůl s výškově nastavitelnými nohami

550 ~ 900 mm

Výška stolu

nosnost

hmotnost

750 ~ 1100 mm

6000 kg

1188 kg

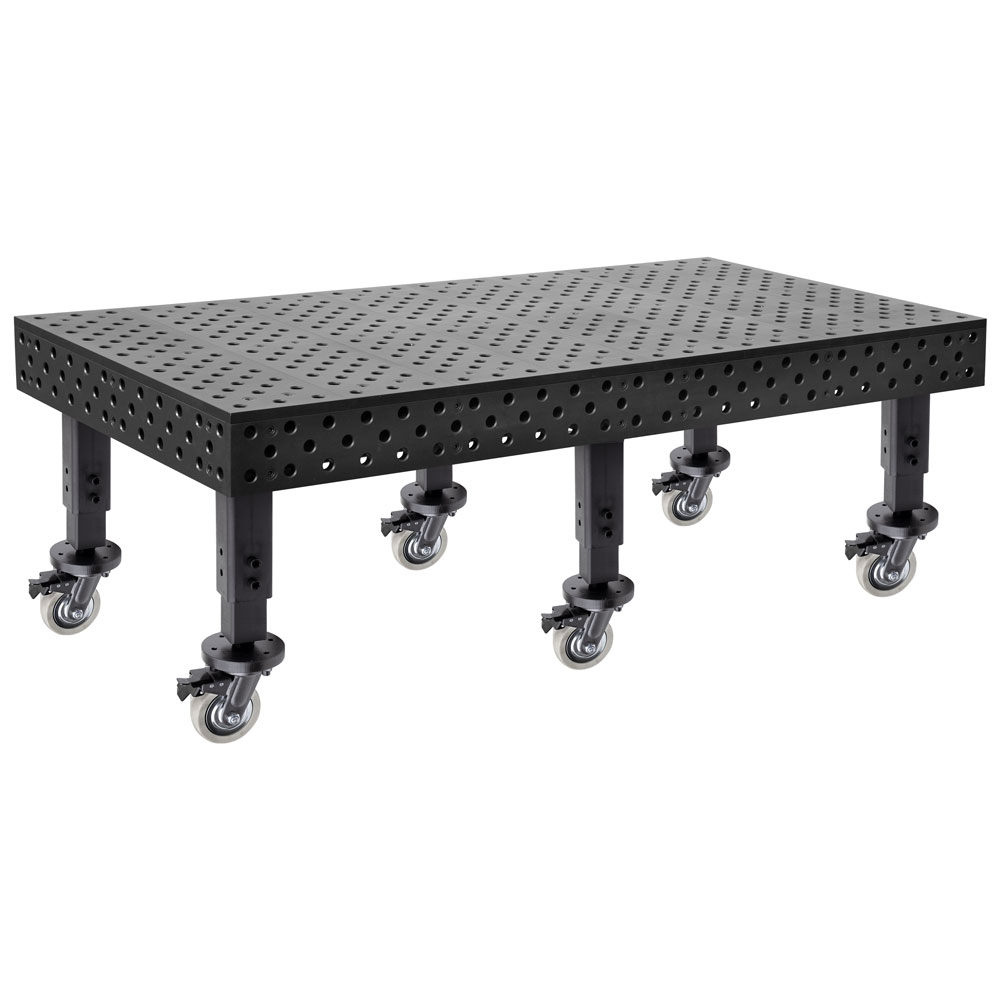

Stůl s výškově nastavitelnými nohami a kolečky s brzdou

550 ~ 750 mm

Výška stolu

nosnost

hmotnost

750 ~ 950 mm

4800 kg

1258 kg

Stůl se standardními nohami a kolečky s brzdou

650 mm

Výška stolu

nosnost

hmotnost

850 mm

4800 kg

1195 kg

Recenze

Jediný modulární svařovací stůl pro ultra vysoké zatížení s polohovatelnými, samočinně přemístitelnými a oboustrannými stolními deskami pro neomezné možnosti při svařování v těžkých provozech.

Inženýři z BuildPro vyvinuli řadu Alpha 28 na základě poptávky zákazníků po cenové dostupném stole pro vysoké zatížení.


Stoly Alpha 28

Přesnost stolu

Průměr otvorů 28 + 0,20 /-0 mm
Rozteč otvorů 100 ±0,05 mm
Rovinnost ±0,125 mm na 600 x 600 mm
Tloušťka desky 25 ±0,06 mm
Povrchová úprava Nitridováno (tepelně ošetřeno)
Tvrdost povrchu 58-62 HRC
Koeficient tření 0,37

Vrchní deska

Materiál P20
Tvrdost 58-62 HRC

Boční deska

Materiál Q345B
Tvrdost 50-55 HRC

Stolní desky jsou vyrobeny z houževnaté nízkolegované nástrojové oceli P20 s tvrdostí 60,5HRC a následně jsou obráběny na CNC pro zajištění rovinnosti.

Nitridační úprava QPQ zajišťuje odolnost proti korozi a rozstřiku svaru pro vynikající výkon a opotřebení.

Patentované samopolohovací stolní desky lze přemístit a poté snadno nastavit do původní polohy. Přemístěním stolních desek podle potřeby zvětšíte šířku stolu pro nadrozměrné nebo složité přípravky.

Zvýšení kvality, konzistence a produktivity a zároveň snížení zmetkovitosti a doby přípravy.

DVOJNÁSOBNÁ životnost! Stolní desky Alpha 28 lze po projevení známek opotřebení obrátit a získat tak novou pracovní plochu.

Každá noha stolu pro vysoké zatížení unese 2 000 kg.

Stoly Alpha 28 mají 6 nohou ve srovnání s konkurenčními 4 nohami u velikostí stolů 2,4 x 1,2 a 2,1 x 1,0 pro větší tuhost a rovinnost.

Systém otvorů

Průměr: 28 +0,20/-0 mm
Rozteč: 100 ±0,050 mm

Velké zkosení na horní straně pro snadné vkládání. Zkosení i na spodní straně pro maximalizaci upínací síly šroubu.

Tloušťka materiálu

Tloušťka desky: 25 ±0,06 mm
Povrchová úprava: nitridováno
Koeficient tření: 0,37


Povrch stolu

Rovinnost: ±0,125 mm na 600 x 600 mm
Materiál: P20
Tvrdost povrchu: 58-62 HRC

Rozteč vrtů 100 mm s další 100mm mřížkou posunutou o 50 mm v osách X a Y, tzv. diagonální mřížka.

OBOUSTRANNÉ samopolohovací desky​

Každou desku stolu lze sejmout a otočit o 180 stupňů, aby se odkryla nová pracovní plocha, pokud je horní strana poškozená nebo opotřebovaná.


Boční panel

Materiál: Q345B
Tvrdost: 50-55 HRC
Deska: 200 mm vysoká

Detail montáže bočních desek

Boční desky rovněž používají systém polohovacích pouzder.

Stůl se standardními nohami

max. Výška stolu nosnost hmotnost
850 mm 6000 kg 1126 kg
700 mm 6000 kg 1123 kg
600 mm 6000 kg 1118 kg

Stůl s výškově nastavitelnými nohami

550 ~ 900 mm

Výška stolu nosnost hmotnost
750 ~ 1100 mm 6000 kg 1188 kg

Stůl s výškově nastavitelnými nohami a kolečky s brzdou

550 ~ 750 mm

Výška stolu nosnost hmotnost
750 ~ 950 mm 4800 kg 1258 kg

Stůl se standardními nohami a kolečky s brzdou

650 mm

Výška stolu nosnost hmotnost
850 mm 4800 kg 1195 kg
Hmotnost -
Nohy

Standardní nohy (max. výška stolu 850 mm), Standardní nohy (max. výška stolu 700 mm), Standardní nohy (max. výška stolu 600 mm), Výškově nastavitelné nohy, Standardní nohy s kolečky a brzdou, Výškově nastavitelné nohy s kolečky a brzdou
