Jediný modulární svařovací stůl pro ultra vysoké zatížení s polohovatelnými, samočinně přemístitelnými a oboustrannými stolními deskami pro neomezné možnosti při svařování v těžkých provozech.
Inženýři z BuildPro vyvinuli řadu Alpha 28 na základě poptávky zákazníků po cenové dostupném stole pro vysoké zatížení.
Přesnost stolu
Průměr otvorů |
28 + 0,20 /-0 mm |
Rozteč otvorů |
100 ±0,05 mm |
Rovinnost |
±0,125 mm na 600 x 600 mm |
Tloušťka desky |
25 ±0,06 mm |
Povrchová úprava |
Nitridováno (tepelně ošetřeno) |
Tvrdost povrchu |
58-62 HRC |
Koeficient tření |
0,37 |
Vrchní deska
Materiál |
P20 |
Tvrdost |
58-62 HRC |
Boční deska
Materiál |
Q345B |
Tvrdost |
50-55 HRC |
Stolní desky jsou vyrobeny z houževnaté nízkolegované nástrojové oceli P20 s tvrdostí 60,5HRC a následně jsou obráběny na CNC pro zajištění rovinnosti.
Nitridační úprava QPQ zajišťuje odolnost proti korozi a rozstřiku svaru pro vynikající výkon a opotřebení.
Patentované samopolohovací stolní desky lze přemístit a poté snadno nastavit do původní polohy. Přemístěním stolních desek podle potřeby zvětšíte šířku stolu pro nadrozměrné nebo složité přípravky.
Zvýšení kvality, konzistence a produktivity a zároveň snížení zmetkovitosti a doby přípravy.
DVOJNÁSOBNÁ životnost! Stolní desky Alpha 28 lze po projevení známek opotřebení obrátit a získat tak novou pracovní plochu.
Každá noha stolu pro vysoké zatížení unese 2 000 kg.
Stoly Alpha 28 mají 6 nohou ve srovnání s konkurenčními 4 nohami u velikostí stolů 2,4 x 1,2 a 2,1 x 1,0 pro větší tuhost a rovinnost.
Systém otvorů
Průměr: 28 +0,20/-0 mm
Rozteč: 100 ±0,050 mm
Velké zkosení na horní straně pro snadné vkládání. Zkosení i na spodní straně pro maximalizaci upínací síly šroubu.
Tloušťka materiálu
Tloušťka desky: 25 ±0,06 mm
Povrchová úprava: nitridováno
Koeficient tření: 0,37
Povrch stolu
Rovinnost: ±0,125 mm na 600 x 600 mm
Materiál: P20
Tvrdost povrchu: 58-62 HRC
Rozteč vrtů 100 mm s další 100mm mřížkou posunutou o 50 mm v osách X a Y, tzv. diagonální mřížka.
OBOUSTRANNÉ samopolohovací desky
Každou desku stolu lze sejmout a otočit o 180 stupňů, aby se odkryla nová pracovní plocha, pokud je horní strana poškozená nebo opotřebovaná.
Boční panel
Materiál: Q345B
Tvrdost: 50-55 HRC
Deska: 200 mm vysoká
Detail montáže bočních desek
Boční desky rovněž používají systém polohovacích pouzder.

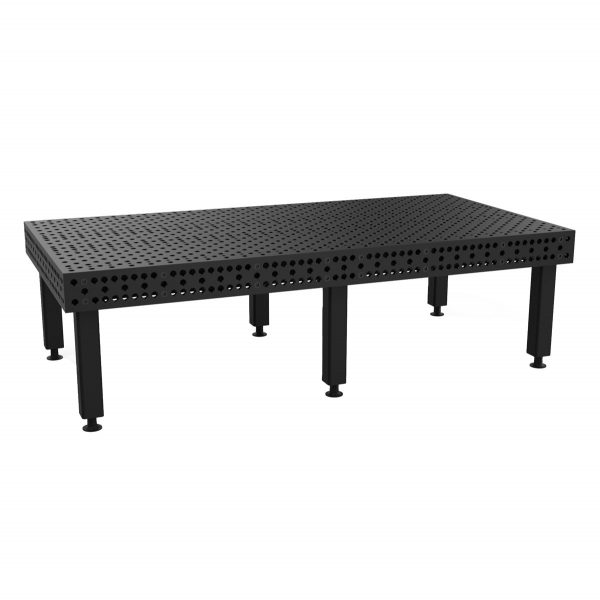

Stůl se standardními nohami
Výška stolu |
Nosnost |
Hmotnost |
---|---|---|
850 mm |
6000 kg |
1588 kg |
700 mm |
6000 kg |
1585 kg |
600 mm |
6000 kg |
1580 kg |

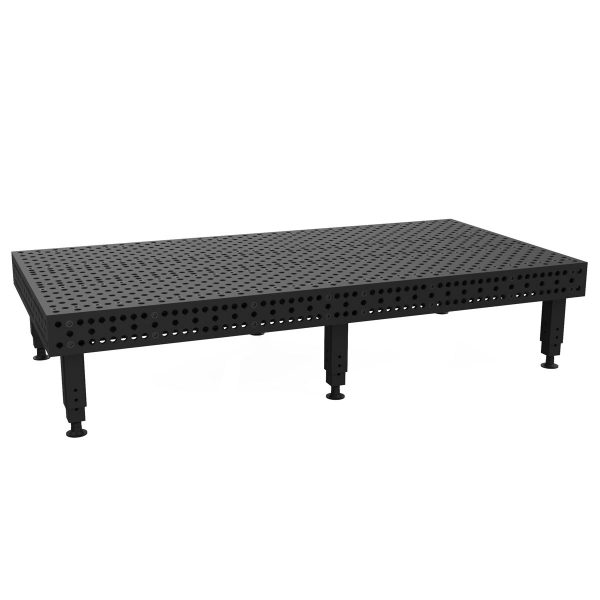

Stůl s výškově nastavitelnými nohami
550 ~ 900 mm
Výška stolu |
Nosnost |
Hmotnost |
---|---|---|
750 ~ 1100 mm |
6000 kg |
1650 kg |
Stůl s výškově nastavitelnými nohami a kolečky s brzdou
550 ~ 750 mm
Výška stolu |
Nosnost |
Hmotnost |
---|---|---|
750 ~ 950 mm |
4800 kg |
1720 kg |
Stůl se standardními nohami a kolečky s brzdou
650 mm
Výška stolu |
Nosnost |
Hmotnost |
---|---|---|
850 mm |
4800 kg |
1656 kg |
